Anycubic i3 Mega S 3D Drucker

[markusstn]

Hallo zusammen,
hab mir mal einen 3d Drucker gegönnt

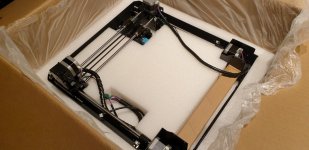

Verpackung

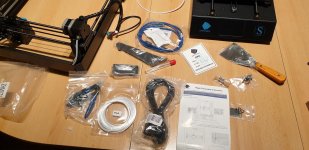

Alle Teile



Zusammen gebaut



Erste Versuche



War auch einiges an Schrott am Anfang dabei gewesen
Jetzt muss ich mich erstmal einarbeiten



[PhilWil91]

Hallo Markus,

ist eigentlich ein ganz schöner Drucker. Ich hab ihn mir vor ein paar Wochen kurzfristig zugelegt, weil mein alter nicht mehr wollte und bin eigentlich ganz zufrieden. Empfehle dir aber die Stabilisierung für die Z-Achse zu drucken. Es gibt welche fertig im Netz, die du einbauen kannst ohne den Drucker zu zerlegen.

Gruß Philipp



[markusstn]

Hi Philipp,

kannst Du mir da mal ein Bild davon machen was du alles umgebaut hast?

schon im Vorfeld



[PhilWil91]

Bis jetzt habe ich da nur die Stabilisierung reingeklemmt. Müsste sie dann auch mal festschrauben... größere Umbauten gibt es erst wenn der alte wieder läuft. Weil ohne Drucker geht's nicht mehr
Und dann hängt noch ein Raspberry mit Touchdisplay und Octoprint dran.
Geplant ist aber noch ein Wechsel der Motortreiber, damit er ruhiger läuft und ein Schrank in dem dann beide Drucker drinstehen



[markusstn]

Hab heute mal was probiert



[markusstn]

Weiter geht's

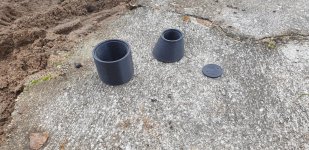

Jetzt noch mein 1. Selbst konstruiertes Teil

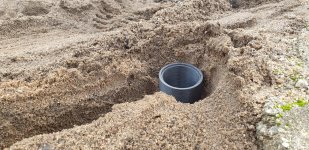

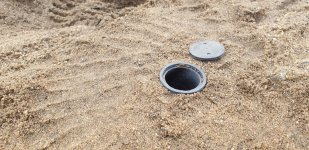

So soll es dann ungefähr aussehen

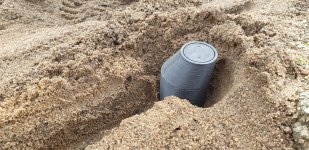

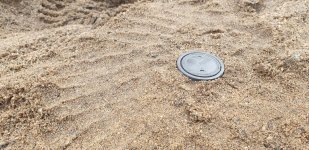

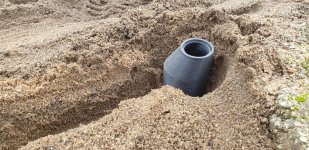

Eine Regenwasser Zisterne



[markusstn]

Mal ne Frage?

Mit was kann man eigentlich das Druckbett reinigen, damit die Oberfläche wieder sauber ist.

schon im Vorfeld



[SchuetzeSchulz]

Am Besten mit Isopropanol. Bekommst Du in der Apotheke.



[markusstn]

Basti



[markusstn]

Hab mal weiter gebastelt

Boden ausgesägt und eingeklebt

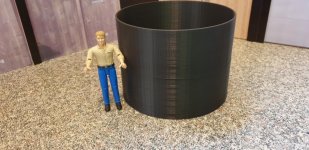

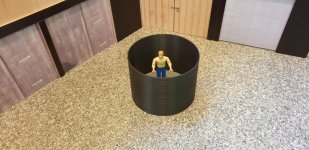

Der zweite Ring ist auch fertig



Den habe ich schon mal zusammen geklebt





Der Deckel wird gerade gedruckt



Das dauert noch ein paar Stunden bis der fertig ist



[markusstn]

Speed Test

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

Drittanbieter-Cookies akzeptieren



[markusstn]

Es geht weiter

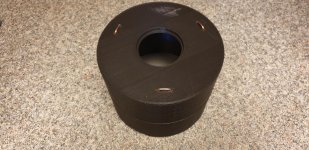

Der Deckel ist fertig, hab noch 3 Haken montiert



Zusammen kleben





Fertig



[markusstn]

Hab mal weiter gebastelt , neue Ideen gezeichnet und gedruckt

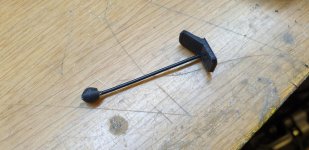

Fuß Pedal für den Leimbach Liebherr Bagger

Ne gedruckte Kugel und ein Draht, das kam dabei raus



[markusstn]

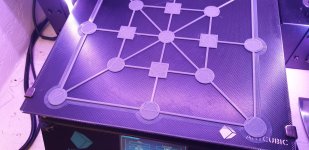

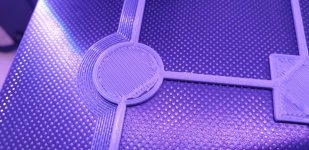

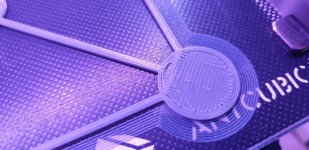

Test Druck











Was mach ich da falsch, das es nicht sonderlich gut aussieht?

Hab cura, oder gibt's da noch was besseres?

Bräuchte mal Eure Hilfe



[Winni]

Hallo Markus,
Cura: Cura istt sehr gut. Ich benutze es auch, nach Möglichkeit immer in der neusten Version. Der Zeit 4.8.0.
Cura ist sehr flexibel einstellbar. und für viele Drucker gibt es fertige Profile für verschiedene Filamente zum download.

Frage 1: Welches Material benutzt du genau Marke und Type? (es gibt z.B. verschiedene Typen PLA)
Frage 2: Welche Düsengröße?
Frage 3: Welche Schichtdicke?
Frage 4: Düsen- und Betttemperatur?
Frage 5: Geschwinigkeit?
Frage 6: Ventilatorgeschwindigkeit?
Frage 7: Mit oder ohne Stützmaterial?

Und schicke mir bitte mal das Datenfile von dem Testobjekt an winni@modelltruck.net
Soweit ich weiß ist es beim Anycube dabei, oder?

Ich würde im Moment sagen Druckgeschwindigkeit zu hoch, eventuell Temperatur zu niedriig? Brückendruck nicht eingestellt, ....ich muss halt mal gucken.



[markusstn]

Noch ein Test Druck, hab nur leider das infill auf 0 gehabt







Aber es zieht immer so Fäden beim drucken



[markusstn]

Hallo Markus,
Cura: Cura istt sehr gut. Ich benutze es auch, nach Möglichkeit immer in der neusten Version. Der Zeit 4.8.0.
Cura ist sehr flexibel einstellbar. und für viele Drucker gibt es fertige Profile für verschiedene Filamente zum download.

Frage 1: Welches Material benutzt du genau Marke und Type? (es gibt z.B. verschiedene Typen PLA)
Frage 2: Welche Düsengröße?
Frage 3: Welche Schichtdicke?
Frage 4: Düsen- und Betttemperatur?
Frage 5: Geschwinigkeit?
Frage 6: Ventilatorgeschwindigkeit?
Frage 7: Mit oder ohne Stützmaterial?

Und schicke mir bitte mal das Datenfile von dem Testobjekt an winni@modelltruck.net
Soweit ich weiß ist es beim Anycube dabei, oder?

Ich würde im Moment sagen Druckgeschwindigkeit zu hoch, eventuell Temperatur zu niedriig? Brückendruck nicht eingestellt, ....ich muss halt mal gucken.

Frage 1







Frage 2
0,4mm

Frage 3
0,1mm

Frage 4
Düsen 200 grad
Brett 1. Schicht 60 Grad danach 50 Grad

Frage 5

20mm/s

Frage 6
1.schicht 1% danach 100%

Frage 7
Ohne Stützmaterial

Die Datei ist von thigervese

Druckzeit war ca. 13 Stunden



[Winni]

o.K.
Dann kann ich mir die Datei selber holen.



[Winni]

Da dieses Boot mehrfach vorhanden ist, brauch ich dann doch genau die Datei die du benutzt hast.



[Winni]

Bei Thingiverse funktioniert die Registrierung z.Zt. nicht.
also schick mir bitte das Datenfile.



[Winni]

Hat sich erledigt, ich habe es.



[markusstn]

Ok mach ich

Bei diesem Teil für die Switch hat es ganz gut geklappt nur etwas nacharbeiten







Die Controller passen relativ gut rein, nur der linke geht etwas stramm



Bin ja noch beim üben damit das irgendwie mal klappt



[markusstn]

hier her hab ich das Boot

https://www.thingiverse.com/thing:763622/files



[Winni]

Hast du den Drucker selber zusammengebaut?

Frage deshalb, weil mich stören die ungleichmäßigen Riffeln in der Druckstruktur.
Das sieht für mich so aus, als ob du noch Spiel in der Druckkopfführung hast.
Die Wellen müssen mit den Riemenrädern so angepasst werden, das sie Axial "0" Spiel haben.
Bei dir wird der Druckkopf nicht in jeder Schicht in die exakt gleiche Position gebracht.
Die Stangen und Riemenräder - siehe Bild - müssen unbedingt "0" Axialspiel haben.
Denn dieses Druckbild gibt es nur bei nicht sauberer Montage des Druckers oder bei ungleichmäßiger Filamentzufuhr.
Ist der Drucker immer für 1,75er Filament vorgesehen?



Ich würde erst einmal versuchen einen simpelen Würfel sauber hinzubekommen.
Dann einen Zylinder und Sechskant.
Solange das nicht passt, wird auch was anderes nichts.



[PhilWil91]

Hallo Markus,

den Stufeneffekt hatte ich anfangs nicht ganz so extrem und es wurde deutlich besser mit der Stabilisierung der Z-Achse aus Post#4. Da die Spindeln ja oben beide lose sind kann es gut sein, dass der Druckkopf sich dann beim Schichtwechseln etwas versetzt oder sich die ganze X-Achse verzieht.
Ein zweites Mal hatte ich es mit einer Rolle Filament, die zu lange unbenutzt am Drucker hing. Jetzt habe ich die in so einem Filamenttrockner, den ich für ein paar Stunden laufen lasse, wenn der Drucker mal ein paar Tage nix zu tun hatte.
Beides sind ja Ursachen für die von Winni genannten Fehler.

Bei deinem Testdruck würde ich sagen die Düse steht noch etwas weit vom Druckbett weg, die Bahnen sind bei viel enger zusammen.
Ich drucke fast mit den selben Einstellungen wie du, nur mit höherer Geschwindigkeit, die 20mm/s benutze ich nur für die erste Schicht und dann eher 40-50mm/s. Und den Lüfter schalte ich etwas langsamer dazu, der sollte aber nicht dein Problem sein

Gruß Philipp
