Wedico THW - Tieflader in 1:Tamiya (Wedico Umbau)

[19dieter47]

Hallo an alle!
Ich bleibe meinem Thema treu "THW"
Hatte im Urlaub viel Zeit des nachdenkens und pö a pö mir Teile vom Wedico Tieflader mit Deichselfahrgestellt zusammen gekauft!







Nach dem zerlegen der Teile alles auf 1:14 für meine THW Schwerlastzugmaschine umgerechnet und los gings.

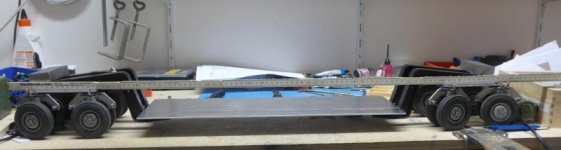

Nach vielem Tüfteln sieht es heute nun schon so aus





Die Ansteuerung des hinteren Drehgestellt wird über Servo erfolgen



Insgesamt wird nun der Tieflader 18 x 112 cm



An dem orangen Tieflader war ein elektro Modul verbau welches mir nun Kopfzerbrechen bereitet, ob ich das auch weiter verwenden kann.
Ich möchte den Tieflader über das Zugfahrzeug steuern!
Vieleicht ist einer unter euch der mir hier Hilfe geben kann.



Bauanleitungen des original Wedico Tiefladers habe ich freundlicher weise direkt von Wediko erhalten, wofür ich mich herzlichst bedanken möchte.

So nun gehts ans bohren, versenken und schrauben

Dieter aus Gütersloh



[Maytruck †]

Moin Moin Dieter
Interssantes Projekt ! Ich glaube noch keinen gesehen zu haben , der auf Tamiya verbreitert wurde , Michael



[19dieter47]

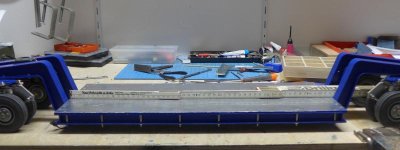

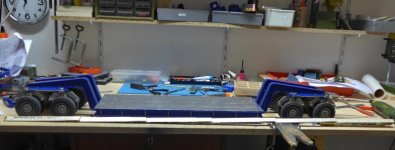

So, nun ist das Grundgestell fertig gestellt!
Muss schon sagen, eine imposante Länge!







Für den weiterbau stehen noch viele Fragen im Raum!



[Seilbagger]

Hallo Dieter,


schönes Projekt.

Ich baue mir nebenher auch einen neuen, daher ist das hier nochmals interessanter.



[Stefan D.]

Sehr schön bisher!



[Tom0211]

Hallo Dieter,

von wegen, du baust aus Holz...
Das wird ja ein mächtiges Teil, und Farbe ist auch schon drauf - legst ein ganz schönes Tempo vor!
Stehen die Räder ein wenig x-beinig, sieht zumindest so aus?!
Vielleicht kann man da ja noch ein wenig nachbessern.
Ansonsten tolle Arbeit

Hab gerade noch mal nachgesehen, das mit den Rädern war ja als das Teil umgedreht war...
Oder nur die Perspektive.



[19dieter47]

Heute habe ich angefangen die Verkleidung für das hintere Drehgestell zu fertigen.



Auf die Plattform soll eine Kiste ihren Dienst übernehmen in der Akku und Zubehör kommt.



[19dieter47]

Eigenbau Luftdruckkessel

So, nun habe ich angefangen meine Luftdruckkessel zu bauen.

Rohr ist eine alte Sicherungshülle meines Insulinpenns, was man nicht alles in der Krabbelkiste findet.
Dann ein Arbeitsgestell gebaut und die Metallhülse snekrecht in Stabilitt gestellt, nach 3 Stunden konnte ich es entnehmen und auch schon schleifen.










Die Stoßstange am Hinterteil ist jetzt auch fertig.



[Seilbagger]

Hallo Dieter,

das ist eine gute Idee, ich hab das auch schon so gemacht. Zwar mit Alurohr 16mm, aber egal. Ich war nach dem Ausbrechen erstaunt, wie schön sich der Rand abbrechen lässt und wenig Nacharbeit anfällt. Und die Rundung ist doch perfekt



[19dieter47]

Für meinen Tieflader die Hintere Ladefläche für die Elektrik gebaut und die Halter für die Bremsdruckflaschen erstellt!







Sollte sich jemand für die Reste des alten 1:16 Tieflader interessieren, kann er sich gerne bei mir melden.

Es fehlt: Hintere Stoßstange-12 Abstandshülsen-diverse Kleinteile

Radsätze, Servo, Servotester und Steuerelektrik sind dabei



[19dieter47]

Kleines udpate



[Seilbagger]

das sieht direkt viel besser aus mit den 2mm Muttern als Anschlüsse



[19dieter47]

Hallo Wolfgang, ich werde aus der Aussage zur Ansteuerung nicht schlau!



[Seilbagger]

Hallo Wolfgang, ich werde aus der Aussage zur Ansteuerung nicht schlau!

Hallo Dieter,

die Lenkhebel müssen an den äußeren Achsen in die inneren Löcher der schwarzen Drehscheiben. Dadurch drehen die Räder der ersten und der vierten Achse beim Lenken mehr ein als die Achsen 2 und 3. Die Lenkhebel müssen dazu auch einen Ticken länger sein.



[19dieter47]

Hallo Wolfgang!
Habe es nun geändert und hoffe es ist so richtig!



Erste bis vierte Achse zu erkennen ist mit Baumschulenabschluss auch nicht so einfach

Wo bekommt der Modellbauer diese Kenntnisse her?

LG Dieter



[Seilbagger]

so ist es richtig, Dieter

Das geht alles auf den Ackermann zurück und seine Veröffentlichungen zur Lenkgeometrie.

Ohne jetzt auf Feinheiten einzugehen, sollen sich dich gedachten Verlängerungen der Lenkachsen alle in einem Punkt treffen, dann ist die Kurvenfahrt perfekt. Das bedingt dann halt unterschiedliche Einschlagswinkel der Räder. Wird aber auch in der Praxis oft nicht erreicht.



Kenntnisse erlangt man am besten durch Literatur älteren Datums ohne bits und bytes, da ist noch alles anschaulich erklärt.



[19dieter47]

Heute neue Ansicht!

Wie kommt das Helferlein nur an die Arbeitskiste, Trampolin wird wohl nicht funktionieren.
Habt ihr eine Idee?



[Seilbagger]

Hallo Dieter,


einfach eine Art dezente Treppe (3 Stufen müssten reichen) schräg vom hinteren Unterfahrschutz nach oben. Oder eine Ausziehleiter, die unter der Kiste ist, so wie hier:



[Jettaheizer]

Hallo Dieter,

so spontan würde mir da eine kleine Leiter am Heck einfallen. Also von der Stoßstange aus hoch.

Edit: Wolfgang war schneller, hatte aber fast dieselbe Idee. Zwei Dumme, ein Gedanke...

Gruß,
Franz



[19dieter47]

Danke Euch!

Meine Vorstellung



[19dieter47]

So, ich habe begonnen das vordere Fahrgestell zu bearbeiten.
Zum Original muss hier alles etwas angepasst werden.



[19dieter47]

Nachdem wieder Material geliefert wurde habe ich die elektrik Box verkleidet und mit Scharnieren versehen.



[19dieter47]

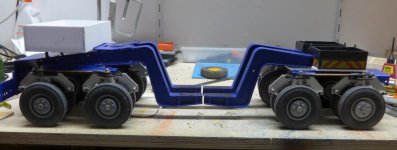

So, ich meine der Popo des Tielfladers kann sich schon sehen lassen!



[Stefan D.]

Sehr schön!



[brummbaer_balou]

Servus Dieter,

die Kiste an sich schaut gut aus, wirkt aber irgendwie da drauf komisch aus. Jetzt gerade ist mir aufgefallen warum. Bei dem Tieflader fehlen mir irgendwie die Kotflügel. Ich glaube fast, damit würde das Ganze schöner aussehen.


Horst
