Bruder-Umbau RTW Sprinter 513cdi "Tigis"

[0816]

Moin moin,

Nachdem ich bei Ebaykleinanzeigen ein echtes Superschnäpchen gemacht hab, gehts es nun doch früher mit dem Tigis los, als gedacht.

Der Tigis, hergestellt von Ambulanzmobile Schönebeck, ist meiner Meinung nach der momentane Hingucker im Blaulichtsektor. Der Wunsch ihn mal nachzubauen brodelt schon länger in mir.

Die Blaulichter spendet ein 1:18er Dickie Rettungswagen und der Verschluss einer Head&Shoulders Schampooflasche. Das Chassis und die Licht/Soundeinheiten ( gewu ms.08, um.03 und das Xteq Modul ) übernehme ich von meinem alten ASB Retter. Die doch sehr komplizierte Blaulichtsteuerung kommt von smd-blaulichtmodelle.de.

Dadurch, dass die Blaulichtkappen eigentlich 1:18 sind, wird er nicht 100% scale werden können. Beim Rest versuche ich mich an die Pläne zu halten.

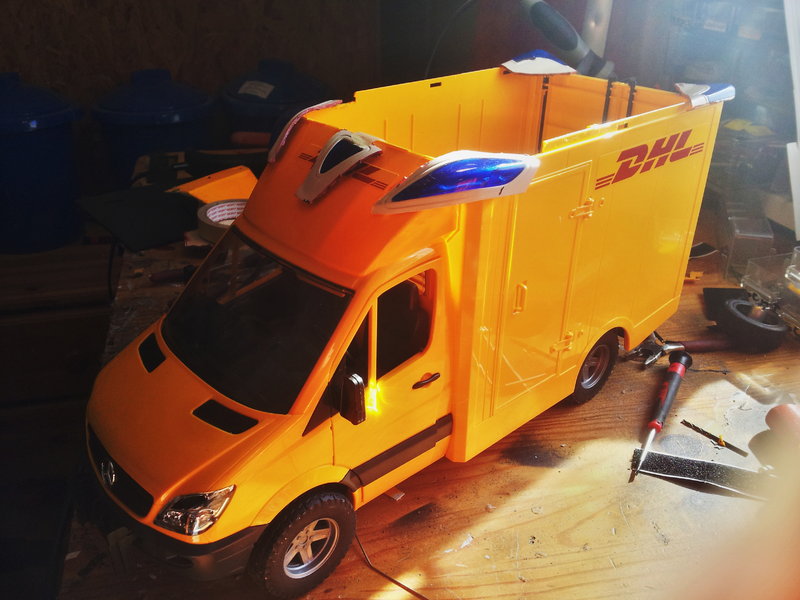

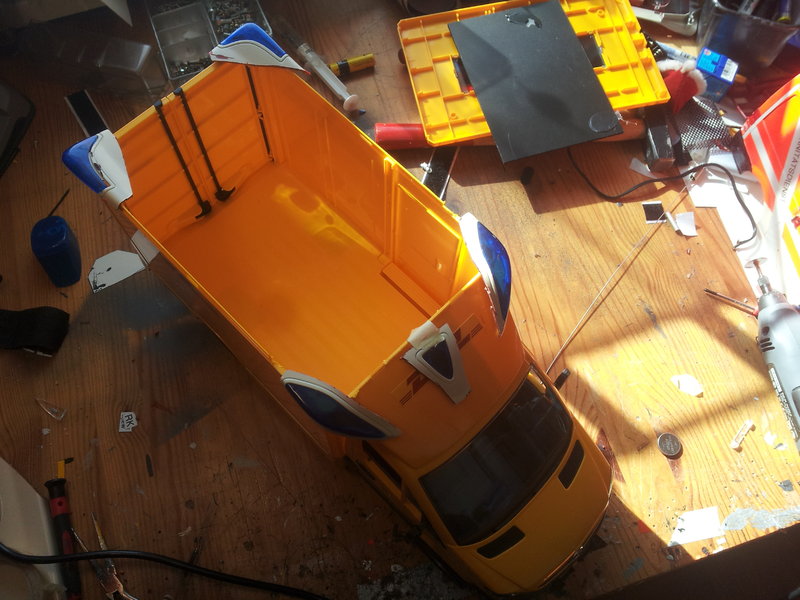

Und nun die ersten Bilder.

Da gehts hin: klickklack

Und hier das Video zum Blaulichtmuster.


Das Dach wird wohl mit 1mm PS Platten gestreckt. Die Seitenplatten will ich direkt auf den Ur-Bruderkoffer kleben. Dann geht wohl das Schleifen und Spachteln wieder los.....
Die Seitentür wird nur angedeutet, die Hecktüren und der Geräteraum plane ich mit funktionierenden Türen.


Designtechnisch wirds das Schleswig Holstein Design. Den gibts zwar nicht 1:1, aber man hat ja modellbauerische Freiheit.



[Alex Kalcher]

Hallo Robert,

Ja... da hast du ein auffälliges Vorbild ausgesucht. Bin gespannt, wie es bei dir nun weitergeht.
Ich werde auf jeden Fall mitlesen...



[0816]

Das bin ich ehrlich gesagt auch... Ich verlänger das erste Mal Bauteile und hoffe, dass das Ergebniss brauchbar sein wird.



[Klusi]

Hallo!

Ja, Ambulanzmobile baut richtig schicke RTWs....

Ist das H&S-Shampooflaschenteil das Blaulicht in der Mitte über der Frontscheibe? Wirst Du die seitlichen Blaulichtmodule auch umsetzen?

Gruß
Thomas



[0816]

Die Kappe in der Mitte ist auch vom Dickie. Die Seitenlichter werden aus der Schampooflasche gemacht.



[xcholli]

Hallo Robert,

da hast du dir ein schönes Projekt vorgenommen.
Ich bleibe bei dir am Ball.



[0816]

Moinsen,

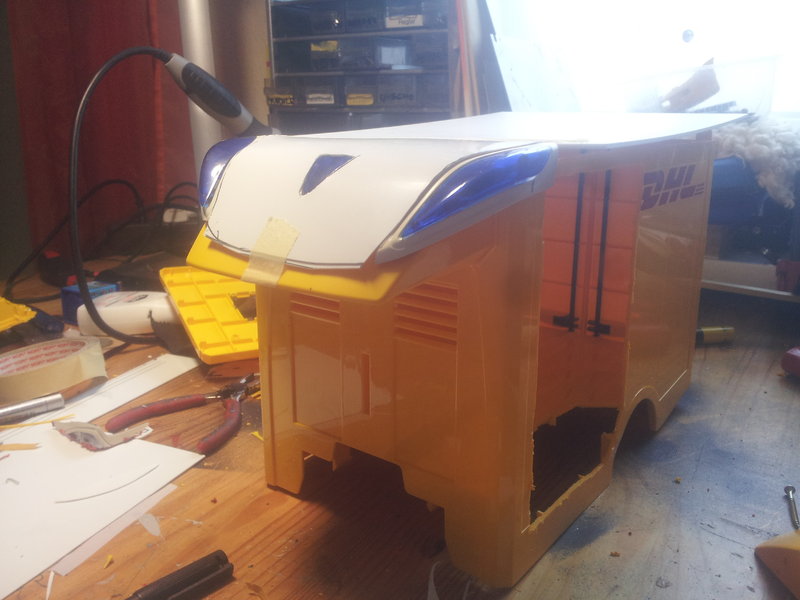

heute vormittag hatte ich Zeit für den RTW. Momentan probiere ich noch am Dach rum. Den Alkoven hab ich mit 0,5mm PS modelliert und werde ihn wohl auch so lassen. Das "Grunddach" besteht aus einer 2mm PS Platte und wird ebenfalls als Grundplatte weiterhin bleiben.
Die Seite gefällt mir nicht wirklich. Die Idee mit einem zweigeteilten Seitenteil wird wohl nicht wirklich was werden. Aber morgen/übermorgen hab kann ich auf dinA3 drucken. Da gibts dann eine Schablone für ein durchgängiges Teil, das bis unter die Hecklichtkappen reichen wird.

Für die spätere Seitenverkleidung des Koffers habe ich die BruderTür rausgedrehmelt. Mal sehen, ob sie noch irgendwo verbaut wird.
Der Alkoven ist wie schon geschrieben eine 0,5mm PS Platte die ich leicht erwärmt hatte und dann auf die alten Dachstücke geklebt wurden. An dem Übergang zum gelben Windabweiser ist er zusätzlich mit 1mm PS verstärkt.

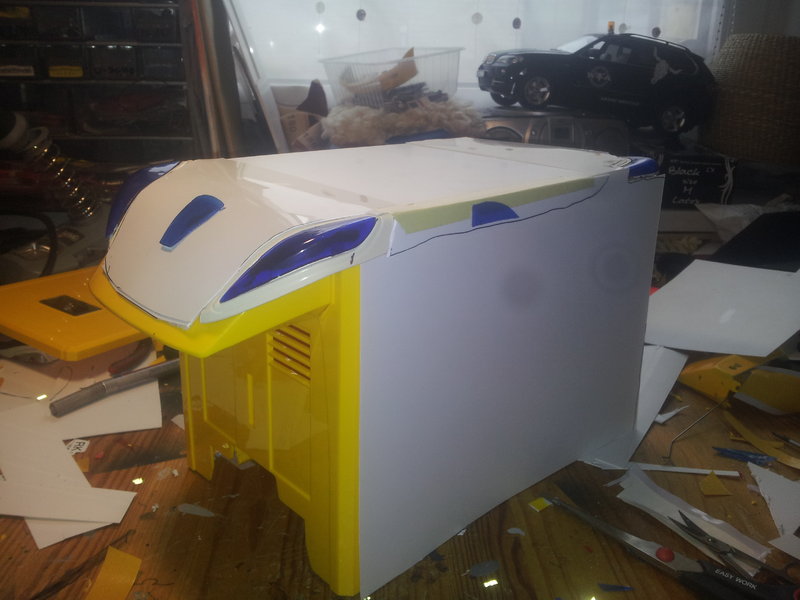

Hier kann man schonmal ganz grob erkennen, wie ich es mir später haben will.

Momentan plane ich noch das Dach später abnehmbar zu machen. Dazu wird der Windabweiser mit an die Dachkonstruktion geklebt und letzendlich auch verspachtelt. Es soll, sofern alles so läuft wie ich es haben will, später wie ein U auf den Koffer passen.



[Alex Kalcher]

Ja, man kann erkennen, wie es werden soll. Mich würde noch ein Bild vom Heck interessieren
Ich hatte bei meinem RTW auch an einer zweigeteilten Seitenwand überlegt und es dann verworfen. Ich denke, als durchgehende Version ist das in jedem Fall besser.



[0816]

Moin,

das Heck ist grade noch völlig unverändert. Selbst die Türen sind noch als Auflagefläche fürs Dach drin. Entstehen soll es aus 2mm PS mit funktionierenden Türen. Sobald ich die Druckschablone habe, werde ich das Heck bauen. ( Vor dem Heck hab ich momentan am wenigsten "Angst" )

Die beiden Seitenwände werde ich auch aus einer Platte schneiden und die Beifahrerseite mit der Türatrappe bekleben. Die Fahrerseite bleibt frei von Türen oder Staufächern.

Ich hab bei meiner Recherche diverse Optionen gesehen. Von diversen Staufächern über Fenster bis hin zu Einstiegstüren. Mir gefällt die "nackte" Wand, unabhängig vom Arbeitsaufwand, einfach am besten.

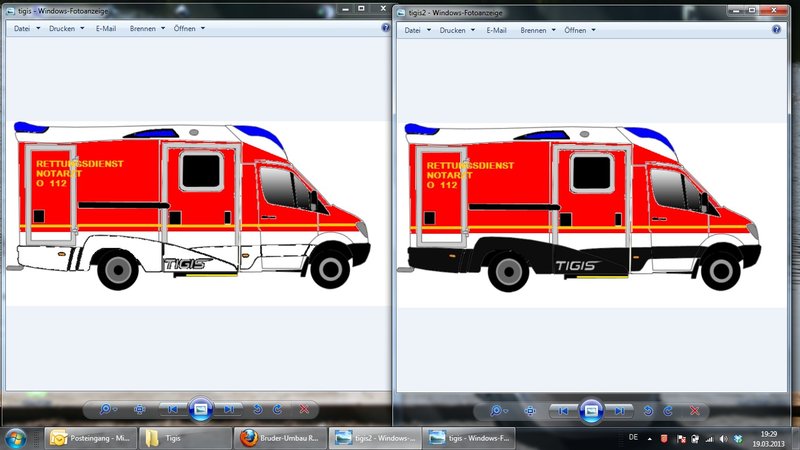

Wo ich schon bei den Seiten bin. Ich konnte ja nicht anders und habe schonmal ein wenig rumgepixelt. Jetzt steh ich zwischen den beiden Varianten. Typisch für den Tigis sind die grauen unteren Seitenverkleidungen. Allerdings finde ich die weiße Alternative auch nicht schlecht.. Was meint ihr?



[TOVO]

Schönes Vorbild und genauso schöne Umsetzung bis jetzt! Also ich finde die graue Variante besser! Bin mal gespannt, wie der wird!



[Alex Kalcher]

Ich finde den typischen grauen Balken auch besser.



[Frankengamer]

Bin auch klar für Grau sieht gut aus



[0816]

Ave..

ich brauch mal eure kreative Denkunterstützung.

Die Rücklicher vom Tigis sind doppelt belegte Gehäuse. Innen Blinker und im Ring drumrum die Rücklichter.
Klick zum Beispiel

Die Leuchten haben runtergerechnet 10mm Durchmesser. Wie bekomm ich es am gescheitesten hin, das umzusetzen?

Meine Idee wäre es ein durchsichtigen 10mm Stab zu nehmen und dort ein 5mm Loch für die LED zu bohren. Nur wie beleuchte ich dann das Rohr, ohne dass das ganze Rücklicht mitsamt Blinker leuchtet...

Alternativ muss ich schummeln und die oberen beiden Lampem mit je einer 10mm LED als Rücklicht/Bremslicht und die unteren beiden als Blinker belegen...



[Alex Kalcher]

Hi Robert,

schau dir dich mal die Angeleyes an, die Veroma/Carson oder MM Modellbau im Programm hat. Ist ja im Grunde genau das, was du suchst. Nur in anderen Farben...



[0816]

Klar.. liegt ja irgendwie nahe..

Verstehe ich das System der Angeleyes richtig?

Kleiner Reflektor innen mit Leuchtmittel über den ein weiterer größerer Reflektor mit Leuchtmittel gestülpt wird?


Kann mir jemand die Größe der Angeleyes sagen?



[Smokey]

Hallo Robert,

ein sehr interessantes Projekt, gefällt mir und ich werd es auf jeden Fall weiter verfolgen
Was dein Problem mit den Rücklichtern angeht: Du könntest in der Mitte eine LED (3mm oder 5mm) oder Lichtleiter nehmen und den Kranz außen ebenfalls mit Lichtleitern darstellen.
Ist zwar ne Menge Arbeit, aber du hättest auch den LED-Look wie auf dem Bild



[0816]

Das wäre auch eine Option. 1mm Lichtleiter hab ich hier noch rumfliegen...

Ich werde aber mal vorsichtig bei Veroma anfragen, ob die Angeleyes auch mit roten und gelben SMDs bestückt werden könnten.



[Winni]

Ich habe fürd dich mal eben was auf die Schnelle getestet.
Alles aus Handelsüblichem Material, von Hand bearbeitbar.
Die Lichtfarbe kommt auf meinem unscharfen Foto nicht so toll rüber, ist aber rot und gelb.



[0816]

Ich habe fürd dich mal eben was auf die Schnelle getestet.

Winni, ich bewundere deinen Einfallsreichtum immer wieder aufs Neue...


Und nun das unausweichliche "Wie"?



[Winni]

Ich mache dir später noch ein paar Fotos und eine Zeichnung dazu, zum Verstännis. Ich muss aber jetzt weg, deshalb später.
Aber eine Gesamttiefe von 20 mm ist bei der Konstruktion für das gleichmäßige rote Licht notwendig. Weil je kürzer, um so schlechter die Ausleuchtung des roten Ringes.
Außendurchmesser ist 10 mm ohne Aluring. 12 mm mit Aluring.



[Winni]

Erst mal eine Materialliste für ein Rücklicht

• Gelbe LED für Blinker 5 mm Ø
• Rote LED mit 120° Abstrahlwinkel für Rück-Stoplicht 5 mm Ø
• 12 x 1 mm Alurohr 17 mm lang
• 10 x 2 mm Acryl- oder Plexiglasrohr 10 mm lang
• 6 x 0,5 mm Messingrohr 10 mm lang
• 10 x 10 mm PS Stück 1,5 bis 2 mm dick 10 mm Ø
• Ein Stück Blinkerglas 5 mm Ø
• Etwas schwarze gut deckende Farbe



[Winni]

Bauplan:

​

Ich hoffe das reicht Dir zum Verständnis

---

Wenn die Leuchten jetzt unbedungt nur 10 mm Ø haben sollen, dann lässt du das äußere Alurohr einfach so viel kürzer, dass das Acrylrohr gerade so 0,5 bis 1 mm aus der Karosserie herausragt, und lackierst vor dem Einbau die Außenseite mit Silberlack, oder beziehst sie mit Chromfolie.

​



[H.72]

Könnte man nicht die gelbe LED noch kürzer feilen?
Vorne die Linse eben schleifen, dann kann das Blinkerglas entfallen und da die LED dann einige Millimeter weiter nach vorne rückt, könnte die ganze Einheit evtl. kürzer ausfallen, falls nicht so viel Platz da ist.



[Winni]

Theoretisch ja, aber wenn du die Linse flachfeilst, ist eben der optische Sinn der Linse weg, und du hast nur noch einen Stecknadelkopf großen Lichtpunkt.
Man kann aber entweder gelbe Flächen-LED in rund einsetzen oder kürzere Bauform, wie die 120° LED.
Bei den gelben Flächen-LED muss man testen wie sie sich verhalten wenn sie gekürzt werden.

Das war auch nur ein in 15 Minuten gestricktes Testding, bevor ich behaupte meine Idee funktioniert so.



[Winni]

Man könnte auch versuchen ob die LED für den Blinker hell genug ist, da nur 4 mm lang.!!

Auch eine kurze Bauart, aber doppelt so hell
