Krupp MK17 C5 im Maßstab 1 : 16

[mabuse61]

Hallo zusammen,

der Euclid R15 gefällt mir sehr gut, wird aber aktuell schon von Wolfgang nachgebaut. Der nun von mir favorisierte Krupp MK17 C5 spielt in einer ähnlichen Gewichtsklasse, weshalb ich mich in den letzten Tagen für den Nachbau dieses Modells entschieden habe.

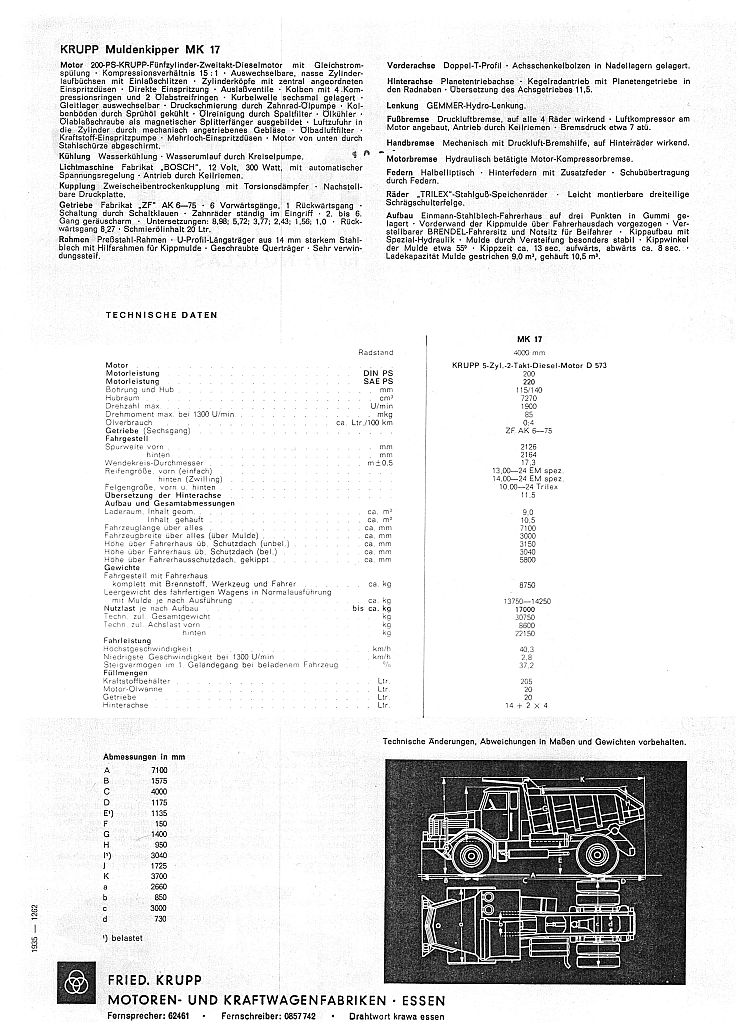

Momentan bin ich noch am Informationen sammeln aber die ersten Linien im CAD sind auch schon gezeichnet. Ein erstes Problem habe ich da aber schon: Während die aufgefundene Seitenansicht nach der Skalierung mit den Originalmaßen harmoniert, passt die Draufsicht überhaupt nicht. Während die abgenommenen Maße der Rahmenbreite sehr gut passen, liegen alle anderen Maße daneben.

Viele Grüße,

Matthias



[Bording]

Hallo Matthias,

hier ist doch eine schöne Zeichnung. Wenn man die Maße abnimmt wird es nie 100% passen. Die Fotos sind ja nicht immer im 90° Winkel zur Maschine gemacht worden. Beim Weitwinkel verzerren die Objektive auch an den Rändern. Da muss man hat so rangehen das es stimmig wirkt. Teile wie Reifen und Achsen sollten ja auch passen, da muss man teilweise auch noch hier und da ein paar Milimeter anpassen.



[Seilbagger]

Hallo Matthias,

super Projekt, den dürfte es als Funktionsmodell auch noch nicht geben.



[mabuse61]

Hallo Bert,

das ist mir schon klar, dass das nicht immer genau stimmt. In der Vergangenheit war es aber so, dass halt dann alle Maße nicht genau gestimmt haben. Diesmal stimmen ein paar Maße genau, während die anderen total daneben liegen. Natürlich bekomme ich das "hin getrickst", ist ja nicht mein erstes Modell das ich nach dieser Vorgehensweise baue.

Viele Grüße,

Matthias



[mabuse61]

Hallo zusammen,

habe heute an der CAD-Konstruktion ein wenig weiter gearbeitet, so dass man schon ein wenig erkennen kann:




Viele Grüße,

Matthias



[Kniftel]

Während die aufgefundene Seitenansicht nach der Skalierung mit den Originalmaßen harmoniert, passt die Draufsicht überhaupt nicht. Während die abgenommenen Maße der Rahmenbreite sehr gut passen, liegen alle anderen Maße daneben.

Hallo Matthias,
genau das gleiche Problem habe ich bei der Konstruktion von meinem Dumper entdeckt. Die Seitenansicht passt nahezu perfekt zu den darin vermerkten Maßen, aber die Draufsicht ist stark verzerrt. Länge und Breite scheinen dort unterschiedlichen Maßstäben zu folgen.
Zum Glück gelangt man über das Internet aber doch an Bilder aus allen möglichen Winkeln, woraus sich Geometrien gut ableiten lassen.

Tolle Projekte habt ihr euch dort ausgesucht, Wolfgang und du.
Viel Spaß und Erfolg bei der Umsetzung!



[mabuse61]

Hallo zusammen,

momentan ist es mir im unbeheiztem Bastelkeller einfach zu kalt, so dass ich mich weiter um die CAD-Konstruktion kümmere und mich auch wieder ein wenig um ein in den letzten Jahren vernachlässigtes Hobby kümmere, nämlich die Flugsimulation. Parallel habe ich aber schon viele Teile für den Bau des Kupp MK17 beschafft.




Viele Grüße,

Matthias



[mabuse61]

Hallo zusammen,

die Achsen für den Krupp habe ich schon mal. Vorne mit Trilex-Felgen und hinten mit Planetengetriebeattrappe. Die unterschiedlichen Durchmesser der Räder passen auch sehr genau zum Original. Auf fast allen vorgefundenen Fotos sah das so aus.







Viele Grüße,

Matthias



[mabuse61]

Hallo zusammen,

gestern und heute habe ich die Längsträger und die Stoßstange gefräst:





Viele Grüße,

Matthias



[Andreas D]

Es gibt leider nur die Möglichkeit "gefällt mir" zu drücken. Wenn es ginge würde ich "Begeistert" drücken.

Absolute Weltklasse


Gruß,

Andreas



[Luger61]

Hallo Matthias,

die ausgefrästen Buchstaben auf der Stoßstange sehen schon mega aus , sehen optisch wesentlich sauberer aus als meine einzeln aufgelöteten aus Kupferdraht.



[mabuse61]

Hallo Karlheinz,

auch wenn es gut aussieht! Es ist nicht originalgetreu. Auf allen Fotos, die ich gefunden habe war der Schriftzug nur lackiert/aufgeklebt. Mir hat aber dein "erhabener" Schriftzug so gut gefallen, das ich das auch an diesem Modell haben wollte.

Viele Grüße,

Matthias



[Luger61]

Hallo Matthias,

bei Krupp kann ich dazu nichts sagen, aber bei Büssing waren die Buchstaben ( zumindest vor 1945) erhaben geprägt. Und ja es sieht auf jeden Fall besser aus wie aufgemalt.



[Seilbagger]

Hallo Matthias,

astrein, da muss man jedenfalls schon mal den virtuellen Hut ziehen.



[mabuse61]

Hallo zusammen,

diese Woche habe ich die Längsträger gekröpft, was gar nicht so einfach war, weil ich hochfestes Aluminium dafür verwendet habe. An den Biegestellen habe ich davor eine kleine kreisförmige Nut eingefräst um den Biegevorgang zu vereinfachen. Auch hier habe ich wieder auf das klassische U-Profil verzichtet und Flachmaterial genommen. Weiterhin habe ich noch den Motorspant und die Heckstoßstange angefertigt. Die Mulde werde ich wieder aus verschiedenen zu verklebenden Einzelteilen mit dem 3D-Drucker herstellen. Die Konstruktion dafür ist auch schon erledigt.







Viele Grüße,

Matthias



[Seilbagger]

Hallo Matthias,

das geht ja wieder ruckzuck



[mabuse61]

Hallo zusammen,

in den vergangenen 2 Wochen habe ich mich um die Mulde gekümmert. Da ich gute Erfahrungen mit der 3D-gedruckten Mulde für meinen Tournarocker gemacht habe, habe ich auch diese Mulde mit diesem Verfahren hergestellt. Einziger Unterschied diesmal: Ich habe die Mulde aus mehreren sinnvoll angeordneten und verklebten Einzelteilen hergestellt. Gerade die beiden seitlich längs angeordneten Streben erhöhen die Stabilität ungemein, da die Druckrichtung längs verläuft und nicht quer wie bei der Mulde.













Viele Grüße,

Matthias



[mabuse61]

Hallo zusammen,

diese Woche habe ich die Hinterachse am Rahmen befestigt, das Zwischengetriebe eingebaut und den Verstärkungsrahmen zur Aufnahme der Mulde gefräst. Das Zwischengetriebe habe ich sehr weit nach vorne gesetzt eigentlich dahin, wo beim Original das Hauptgetriebe endet. Durch diese Maßnahme habe ich hinten zwischen dem Rahmen viel Platz zum Einbau des Spindelantriebes für die Mulde.





Viele Grüße,

Matthias



[mabuse61]

Hallo zusammen,

am Krupp MK17 ist es auch wieder ein wenig weitergegangen. So habe ich die Lagerung der Mulde am Rahmen angefertigt und den Tank mit Aufnahme an der rechten Rahmenseite gebaut. Die Spannbänder fehlen allerdings noch. Im Tank selbst ist schon das Servo für die Lenkung eingebaut. All zu viel Platz hat man in diesem Modell nicht.





Viele Grüße und noch einen schönen Ostersonntag und-Montag,

Matthias



[mabuse61]

Hallo zusammen,

Hauptthema diese Woche war der Bau der Kippspindelmechanik was gar nicht so einfach war bis alles reibungslos lief. Angetrieben wird die Mechanik vom Carson Getriebemotor der für diese Anwendung vorgesehen ist. Außerdem wurde noch ein Axialkugellager eingebaut welche die auf das Getriebe einwirkende Axialkraft aufnimmt. Als Gewindespindel habe ich ein TR8x1,5 verwendet. Die Mutter dafür kann ich selbst herstellen da ich mir vor einigen Jahren relativ preiswert den passenden Gewindebohrer zugelegt habe.









Viele Grüße,

Matthias



[derfnam]

Mathias, bei Deinen Modellbaukünsten kann man nur den Hut ziehen!
Alleine das Kupferband...



[variant]

Hallo Matthias
Einfach genial gemacht.
Gruß Uwe



[mabuse61]

Hallo zusammen,

@ Danke an Manfred und Uwe für eure Komplimente und allen anderen für den "Gefällt mir" Button.

normalerweise fange ich bei den meisten meiner seither gebauten Modelle mit dem Fahrerhaus an. Hier habe ich aber erst gestern angefangen das Hauptteil mit meinem Resindrucker herzustellen.





Viele Grüße,

Matthias



[mabuse61]

Hallo zusammen,

es ist wieder weiter gegangen:







Viele Grüße,

Matthias



[Seilbagger]

Hallo Matthias,

ein Traum
