COE Mack style

[Eugen]

Hallo zusammen,
ich möchte versuchen hier ein Baubericht vorzustellen. Hoffe dass dieses Projekt irgendwann fertig wird, wenn nicht sollte es als Anregung dienen.
Ich hatte schon paar mal mit dem Gadanken gespielt einen COE Truck in Tamiya Massschtab zu bauen, der Globe Liner ist nach meinem Geschmack nicht „charismatisch“ genug.

Als indirektes Vorbild wurde der Mack F-series als 2-Achser mit 86 zoll langer Sleeperkabine und einem Radstand von 143 zoll ausgesucht. Ein Shema mit wichtigen Fahrgestellmaßen habe ich von http://www.trucksplanet.com/catalog/model.php?id=399. Auch diese Vorbildfotos haben mir besonders angetan: http://www.flickr.com/photos/31486821@N02/4411391821/in/set-72157623570894510/
Indirektes Vorbild, weil ich GL-Fahrerhaus mit kleinerem Aufwand umgestalten wollte. Dazu gehören:
1.Reduzierung der Fahrerhauslänge um ca. 4 cm
2.Verschiebung des Fahrerhauses nach hinten von der Vorderachse um ca. 1 cm
3.Schrägstellen der Rückwand
4.Ausbildung der oberen vorderen Fahrerhauskante
5.Ausbildung des unteren „Gürtels“ mit den Scheinwerferaufnahmen
6.Anpassung am Grill
7.Runde Scheinwerfer
Dann kam ein Bastelpaket aus der Bucht und ich konnte loslegen.

Eingesprüht mit dem Backofenreiniger ging das FH für 2 Stunden in eine Plastiktüte. Die helle Farbe konnte man leicht abschaben, an der blauen sollte man noch mit Stahlwolle arbeiten.


4 cm Länge sind weg


Versetzen der Radläufe


Die hintere Dachrundung kommt wieder an ihren Platz



Radlauf und die seitliche Rundung sind jetzt dran


Die vordere Dachkante bzw. Sonnenblende



Spender für runde Scheinwerfer


Momentaner Stand



[Maschi.88]

Cooles Projekt bin gespannt wie er fertig aussehen wird


Gruß Marcel



[Eugen]

Die erste Scheinwerferanprobe




Ich hatte schon Bedenken, dass es nichts wird. Jetzt bin ich mit dem Zwischenergebnis zufrieden, auch wenn die Seitenwände flach sind.



[Maschi.88]

Die Anprobe ist doch sehr gut verlaufen Sieht sehr gut aus was du hier auf die Beine stellst

Gruß Marcel



[der schnelle Eddi]

Gefällt mir auch



[Eugen]

Heute habe ich das Fahrgestell und das Fahrerhaus zusammengesteckt. Der hintere Überhang könnte etwas länger sein. Was meint ihr?



[Eugen]

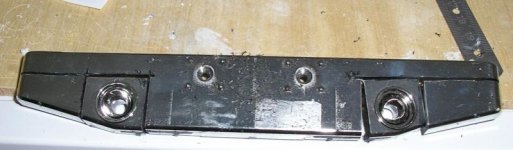

Stoßstange aus 0,5 mm Alublech hat die gleiche Form wie die Bausatz Stoßstange.


Der Auspuff mit einem verlängertem Rohr



[Pippoe]

Hi there!

die Kabine ist ganz grosses Kino. Hervorragend gemacht!

Woher sind die Felgen? Sie passen perfekt. Well done!!
Was mit persönlich nicht so gefällt, ist der dicke Auspuff.. aber das ist ja Geschmackssache.

Applaus!

Cheers

Pip



[Eugen]

Hallo Philippo,
die Felge ist ein Eigenbau von mir. Die besteht aus einer ausgedrehter Tamiya Felge und mehreren Polistyrolscheiben. Das ganze läuft im Moment nur auf einem Kugellager mit Bund und das ist ein Schwachpunkt den ich noch optimieren muss.
Gruß Eugen.



[Eugen]

Weiteres Update:
Kotflugel
Luftfilter, eine 35 mm Filmdose
Schnorchel
Tanks, gekürzte Tamiya



[Maschi.88]

Sehr schön Eugen der sieht wirklich klasse aus Weißt du schon was für eine Farbe er mal bekommen wird???


Gruß Marcel



[Eugen]

Ich wollte mit einer dreifrbigen Lackierung in blau, hellblau und weiß versuchen. So etwas wie hier.
Da die Farbreste auf der Hütte jetzt schon weiß-blau sind, befürchte ich das der Aha-Effekt nach der Lackierung für mich persönlich nicht starke genug sein wird Das ist auch eine Art Vorfreude. Deswegen steht die Farbkombination noch nicht ganz fest.



[Maschi.88]

Sieht gut aus Eugen das ist so eine Typische Lackierung in den Staaten Bin gespannt wie es weiter gehen wird
Was wirst du an Elektrik verbauen??

Gruß Marcel



[Eugen]

Habe gerade meine erste MFU-01 bekommen. Jetzt kann ich das Fahrerhaus weiterbauen.



[Corr]

Tolles Projekt!
Gefällt mir richtig gut.
Bin sehr gespannt wie es weitergeht.



[brummbaer_balou]

schade, dass es hier nicht weiter geht. Schaut bis jetzt schon sehr gut aus.

VG, Horst



[Der Schaubi]

Hallo.
Das ist ja schön anzusehen was aus meiner ebay-Bastelkiste geworden ist.



[Eugen]

Der neue Zwischenstand

Ich möchte euch die Lackierung und die Trilex-Felgen zeigen.




Den Auflieger zeige ich in einem separatem Beitrag.
Der Truck ist noch nicht fahrbereit. Ich muss immer wieder feststellen, dass der Bauprozess mich mehr interessiert.



[Blitzer]

Hallo Eugen
Der Mack gefällt mir ganz gut mit der Farbkombination. Nur beim Chassis weiss ich nicht ob das zuviel rot ist? Ich hätte Luftfilterkasten und Sattelplatte in einer anderen Farbe (z.b. schwarz) lackiert. Aber das soll nur ein Vorschlag sein und nicht negativ aufgefasst werden.



[Roadgamer]

Hallo Eugen,

ein wunderschöner Youngtimer, den Du da auf die Beine gestellt hast!!!



[Pippoe]

Toller Truck!

Einen einzigartigen Mack, den Du auf die Räder gestellt hast.

*Applaus*

Cheers

Pip



[f_64]

Hi,

ein sehr schöner Truck Der Trailer ist auch genial Sind die Trilexfelgen eine Eigenkonstruktion? Bis auf die BAM-Einsätze gibt es ja keine Alternativ, oder?



[Eugen]

Sind die Trilexfelgen eine Eigenkonstruktion?

Die Felgen habe ich als Laser Sinterteile fertigen lassen. Die vorderen sind komplette Felgen. Hinten sind nur Raddeckel.



[Eugen]

Ich habe mir einen neuen Satz Felgen bzw. Felgeneinlagen konstruiert. Die sind den Stahlfelgen nachempfunden. Beim Konstruieren mit CAD ist es manchmal schwierig sich genau vorzustellen, wie das Teil in der Realität später aussieht. Man kann zwar alles genau messen, aber durch die Zoom-Funktion übersieht man manche Sachen. Das betrifft bei diesen Felgen zum Beispiel die Radmutter, die sind für mich zu klein. Ich würde auch die Ventillationsöffnungen vergrössern.
Die Teile sind noch nicht lackiert.

So sehen die Teile nicht eingebaut aus.

Die Rückseite die neuen und die Trilex

Und hier die besseren Bilder von Trilex



[Keule]

Hi kann man die Felgen bei dir bestellen?
