Eigenbau Carson Fendt 930 Umbau

[Audiquattro1]

Hallo zusammen,

ich hatte vor einiger Zeit das RTR-Modell etwas modifiziert. Es wurden Dachlampen eingebaut und die Steuerung zum Abkuppeln wurde für die Spindel der Bruder Krampe modifiziert. Das hat super funktioniert, allerdings habe ich eine weitere Krampe aus Alu bekommen und diese auf- und umgebaut. Dafür war der Carson dann zu schwach. Zufällig habe ich ein Chassis für einen Carson 928/930 bekommen. Nachfolgend möchte ich den Umbau ein wenig dokumentieren.

Folgende Komponenten sind verbaut:
Hinterachse: 2 Getriebemotoren RB 35 1:75
Vorderachse: Lesu mit Differentialsperre 1:3,09, Motor Pololu 1:30
Fahrregler: AS-12/35 Truck Evo III
Lichtmodul: Truck Profi II
Regler Anhänger: AS12/6RW Easy

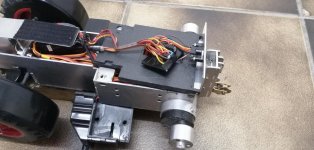

Chassis:




Räder und Naben:







Lesu Vorderachse:



Servohalter:



[Audiquattro1]

Fahrwerk:

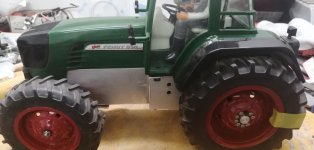

Anprobe:



Halter für die originalen Kotflügel:



Servo für Differentialsperre:

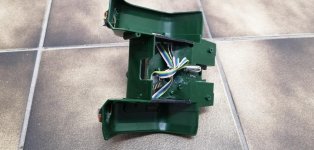

Umbau und Erweiterung der Rückleuchten:







Blinker und Arbeitsscheinwerfer vorne:



Gläser aus einer CD-Hülle:







Dachscheinwerfer:







Halter für RKL:

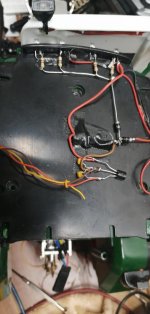

Verkabelung Lichtanlage:



[Audiquattro1]

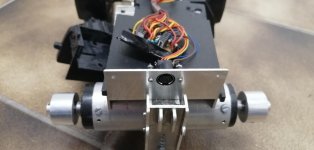

Steckdose 8-Pol Mini Din für Anhänger.
Belegung: Dauerplus, Minus, Blinker l/r, Rücklicht, Rückfahrscheinwerfer, Bremslicht, Reglerausgang +/-



Fahrtest:

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

Drittanbieter-Cookies akzeptieren



[Henry M.]

Hallo Thomas,

von welchem Hersteller ist das Metallchassis?

Viele Grüße
Henry



[Audiquattro1]

Hallo Thomas,

von welchem Hersteller ist das Metallchassis?

Viele Grüße
Henry

Hallo Henry,

das kann ich Dir leider nicht beantworten, habe ich über eine Kleinanzeige gekauft. Soll aber wohl aus einem Forum stammen. Ist aus Aluminium, verklebt.



[Audiquattro1]

...und weiter geht's.
Fahrtest mit Beleuchtung



Test der Beleuchtung:
Folgende Funktionen sind schaltbar:
Fahrlicht v+h
6xBlinker/Warnblinker
Bremslicht
Rückfahrlicht
Zusatzscheinwerfer vorne inkl. Innenraumleuchte und RKL
Zusatzscheinwerfer hinten inkl. Innenraumleuchte und RKL

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

Drittanbieter-Cookies akzeptieren



[ruba]

Interessanter Umbau, vor allem mit der angetriebenen Vorderachse. Fehlt vielleicht noch ein bisschen an Eigengewicht und Reifen mit mehr Grip.



[Audiquattro1]

Interessanter Umbau, vor allem mit der angetriebenen Vorderachse. Fehlt vielleicht noch ein bisschen an Eigengewicht und Reifen mit mehr Grip.

Gewicht liegt momentan bei 3,2 Kg, die Reifen schlagen sich erstaunlich gut. Ich wollte so viel
Originalteile wie möglich übernehmen.



[Stefan D.]

Ein toller Umbau und schön bebildert!



[Audiquattro1]

Ein toller Umbau und schön bebildert!

Besten Dank!

- - - Aktualisiert - - -

So sieht der Fendt momentan aus, hier mal mit der Krampe.













Und noch eine Zusammenfassung in folgendem Video:

Um diese Inhalte anzuzeigen, benötigen wir die Zustimmung zum Setzen von Drittanbieter-Cookies.
Für weitere Informationen siehe die Seite Verwendung von Cookies.

Drittanbieter-Cookies akzeptieren



[Audiquattro1]

Update: Soundmodul eingebaut

Ich habe ein günstiges Soundmodul bestellt, dieses ist nun nach 2 Monaten eingetroffen. Es handelt sich um ein Modul namens "DasMikro". Es ist m.E. unbedingt notwendig einen Kühlkörper zu verbauen und die Versorgungsspannung unter 5V zu halten. Ich habe Sie mit Dioden auf ca. 4,5V reduziert.
Als Lautsprecher habe ich den von Carson übernommen, dieser sitzt an der Seite in der Tankattrappe.
