Eigenbau Liebherr HS 845
- Ersteller drbau
- Erstellt am
Spendenbarometer für '2025'
0 %
Es wäre hilfreich, wenn auch Du das Forum unterstützen würdest!
Diese Bitte verschwindet wenn deine Unterstützung registriert, oder die 100% erreicht wurden. (Nur im angemeldetem Zustand)
Wir weisen explizit darauf hin, dass wir keine Spendenquittung im Sinne der Gemeinnützigkeitsverordnung erstellen können.
- Registriert
- 28.12.2017
- Beiträge
- 1.187
Wiedermal ein Hallo in die Modellbaugemeinde.
Nach 2 1/2 Jahren und einigen Einsätzen meines Lieherr HS 845, habe ich beschlossen ein zusätzliches Auslegerelement herzustellen. Der bislang 3 Teilige Ausleger hat eine Länge von gut 2,00m. Diese verlängere ich gut 2,50m. In der gleichen Art und Weise wie ich es beim damaligen Bau auchgemacht habe. Also Messingrohre 6 und 4mm dick sowie Endstücke von Wantenspannern als Verbindung ,
Hier ein paar Bilder

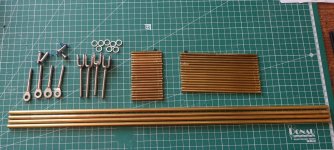

Die Bauteile nach dem Ablängen.

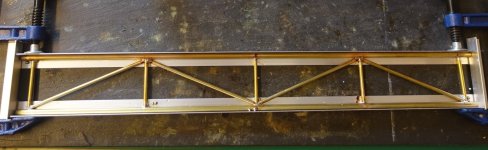

aus Aluwinkel eine einfache Schablone gebaut
linkes und rechtes Auslegerteil, mit Bison S39 (pastöses Flussmittel) und 1,5mm Sn60Pb40 Lötdraht sowie Dremel Minibunsenbrenner offener Flamme gelötet.
Wantenspanner Endsrtücke aus Edelstahl mittels Beidseitigem aufkleben von Kunststoffringen an die Dicke angepaßt.
Damals hatte ich Endfest 300 verwendet. Diesmal war es Pattex eXtreme repair (Gelartiger Kleber).
Hier sind die Gegenstücke schon eingesetzt.
Für die 3D Lötarbeiten habe ich wieder die Ölfilter Abzieher eingesetzt.
Erste Anprobe am Grundausleger.
Weiteres folgt.
Nach 2 1/2 Jahren und einigen Einsätzen meines Lieherr HS 845, habe ich beschlossen ein zusätzliches Auslegerelement herzustellen. Der bislang 3 Teilige Ausleger hat eine Länge von gut 2,00m. Diese verlängere ich gut 2,50m. In der gleichen Art und Weise wie ich es beim damaligen Bau auchgemacht habe. Also Messingrohre 6 und 4mm dick sowie Endstücke von Wantenspannern als Verbindung ,
Hier ein paar Bilder
Die Bauteile nach dem Ablängen. aus Aluwinkel eine einfache Schablone gebaut linkes und rechtes Auslegerteil, mit Bison S39 (pastöses Flussmittel) und 1,5mm Sn60Pb40 Lötdraht sowie Dremel Minibunsenbrenner offener Flamme gelötet. Wantenspanner Endsrtücke aus Edelstahl mittels Beidseitigem aufkleben von Kunststoffringen an die Dicke angepaßt.Damals hatte ich Endfest 300 verwendet. Diesmal war es Pattex eXtreme repair (Gelartiger Kleber).
Hier sind die Gegenstücke schon eingesetzt. Für die 3D Lötarbeiten habe ich wieder die Ölfilter Abzieher eingesetzt. Erste Anprobe am Grundausleger.Weiteres folgt.
- Registriert
- 13.07.2022
- Beiträge
- 556
Hallo Peter,
Gute Idee das mit den umgearbeiteten Wantenspannern
!
Hast Du für den HS, der ja auch als Bagger eingesetzt wird, auch einen Greifer oder Schleppkübel?
Gute Idee das mit den umgearbeiteten Wantenspannern
!Hast Du für den HS, der ja auch als Bagger eingesetzt wird, auch einen Greifer oder Schleppkübel?
Zuletzt bearbeitet:
- Registriert
- 28.12.2017
- Beiträge
- 1.187
Hallo Manfred, Baggerausrüstung habe ich leider noch keine. Dafür wären weitere Winden und eine Freifalleinrichtung nötig. Damit habe ich mich bislang noch nicht beschäftigt.
Hallo Matthias,
für euer Interesse und die Likes
.
Hallo Matthias,
für euer Interesse und die Likes .
- Registriert
- 13.07.2022
- Beiträge
- 556
Hallo Peter,
Freifalleinrichtung ist nicht unbedingt notwendig wenn Du den 845 hauptsächlich als Kran nutzt und nur hin und wieder als Bagger,
Deine Firma heißt ja "Heavy Transport Union" und nicht "Heavy Excavator Union".
Andererseits könntest Du mit einer weiteren Winde eine Wippspitze montieren was den Arbeitsbereich deutlich vergrößern würde.
Freifalleinrichtung ist nicht unbedingt notwendig wenn Du den 845 hauptsächlich als Kran nutzt und nur hin und wieder als Bagger,
Deine Firma heißt ja "Heavy Transport Union" und nicht "Heavy Excavator Union"
.Andererseits könntest Du mit einer weiteren Winde eine Wippspitze montieren was den Arbeitsbereich deutlich vergrößern würde.
- Registriert
- 28.12.2017
- Beiträge
- 1.187
Hallo Manfred,Hallo Peter,
Freifalleinrichtung ist nicht unbedingt notwendig wenn Du den 845 hauptsächlich als Kran nutzt und nur hin und wieder als Bagger,
Deine Firma heißt ja "Heavy Transport Union" und nicht "Heavy Excavator Union"
Andererseits könntest Du mit einer weiteren Winde eine Wippspitze montieren was den Arbeitsbereich deutlich vergrößern würde.
ich hab ja auch noch Den hier. Der hat schon 4 Winden verbaut und ist als Projekt für den kommenden Winter geplant.
- Registriert
- 28.12.2017
- Beiträge
- 1.187
Nach dem Zusammenbau des Auslegerelements wurde aufgebaut.
Beim Aufbau entdeckte ich ein paar (2 Stück) aufgegangene Lötstellen an der Mastspitze. Diese wurde bei der Gelegenheit instand gesetzt.
Eine mögliche Parkposition.
Anschliessend in Firmenfarbe Tam Weiß Matt lackiert (Dose).
Mehr als 62° Winkel schaffe ich im Haus nicht (Raumhöhe 240cm). Die maxlimale Hubkraft kann ich so natürlich auch nicht testen. Sonst müßte ich ein Loch in die Decke stemmen.
Einen leeren Brudercontainer kann er auf 220cm Ausladung heben. Der Mastwinkel ist dabei ca. 30° geneigt. Dann fängt Er zu kippen an.
Das kann so nicht bleiben.
Das bislang 2800 Gramm schwere Kontergewicht auf 5000 Gramm, mit Allem schweren Zeug das mir in die Hände kam, fast verddoppelt. Mit Heißkleber leicht fixiert. Aber das muss nochmal raus und saubers Material, verbaut werden.
Jetzt kippelt der Kran auch bei Vollausladung mit mindestens 750Gramm Bruder Container nicht mehr. Geht also bis 0° runter und ein Stück weit Ausziehbar ist das Kontergewicht ja auch noch falls mal nötig.
Beim Aufbau entdeckte ich ein paar (2 Stück) aufgegangene Lötstellen an der Mastspitze. Diese wurde bei der Gelegenheit instand gesetzt.Eine mögliche Parkposition.
Anschliessend in Firmenfarbe Tam Weiß Matt lackiert (Dose). Mehr als 62° Winkel schaffe ich im Haus nicht (Raumhöhe 240cm). Die maxlimale Hubkraft kann ich so natürlich auch nicht testen. Sonst müßte ich ein Loch in die Decke stemmen. Einen leeren Brudercontainer kann er auf 220cm Ausladung heben. Der Mastwinkel ist dabei ca. 30° geneigt. Dann fängt Er zu kippen an.
Das kann so nicht bleiben.
Das bislang 2800 Gramm schwere Kontergewicht auf 5000 Gramm, mit Allem schweren Zeug das mir in die Hände kam, fast verddoppelt. Mit Heißkleber leicht fixiert. Aber das muss nochmal raus und saubers Material, verbaut werden. Jetzt kippelt der Kran auch bei Vollausladung mit mindestens 750Gramm Bruder Container nicht mehr. Geht also bis 0° runter und ein Stück weit Ausziehbar ist das Kontergewicht ja auch noch falls mal nötig.
- Registriert
- 04.12.2001
- Beiträge
- 1.066
Hallo Peter,
ein schönes Modell. Vor vielen Jahren wollte ich so einen auch mal in 1:8 bauen. Hatte dann allerdings Probleme mit dem gießen der Kettengliedern. Über die Größe vom Ausleger hatte ich mir damals noch keine Gedanken gemacht. Wenn ich das bei dir so sehe, zum Glück habe ich damals nicht weiter gebaut.
Grüße
Milan, der sicherlich noch eine Schleppschaufel bauen würde
ein schönes Modell. Vor vielen Jahren wollte ich so einen auch mal in 1:8 bauen. Hatte dann allerdings Probleme mit dem gießen der Kettengliedern. Über die Größe vom Ausleger hatte ich mir damals noch keine Gedanken gemacht. Wenn ich das bei dir so sehe, zum Glück habe ich damals nicht weiter gebaut.
Grüße
Milan, der sicherlich noch eine Schleppschaufel bauen würde
- Registriert
- 28.12.2017
- Beiträge
- 1.187
allen Likern für Eure Daumen, und Peter für das "Wowww" fühle mich geehrt.@ Manfred, eine Wippspitze (super Innovation) werde ich auch noch andenken. Vermutlich werde ich dafür aber einen Gegenausleger benötigen. Hmmm
lg
