Ein neuer Koloss entsteht

[Magraina]

Hallo zusammen!

Unverhofft hat sich dieses schöne Modell in meine Werkstatt verirrt.
Eigentlich stand das noch nicht auf dem Plan, aber dann wird das wohl das kommende Winterprojekt.



Es bleibt selbstverständlich nicht dabei.
Es wird ein kompletter Umbau. Was genau daraus wird, wird sich nach und nach zeigen.
Und später soll auch noch ein Auflieger dazu folgen. Dazu habe ich auch bereits eine Basis hier herum liegen. Aber dazu zu gegebener Zeit mehr.

Die Farbe wird sich ändern, wenngleich diese hier ganz schön ist.
Die Farbe meiner Spedition ist nunmal gelb (Bis auf eine Ausnahme).
Obenrum wird er also gelb und untenrum wahrscheinlich in einem dunklen Grauton.
Wobei die Front in dem Weiß/Rot voraussichtlich verbleibt.

Das Modell hat schon einiges mitgemacht.
Meines Wissens war es mitunter feuchter/salziger Luft ausgesetzt.
Entsprechend gibt es reichlich Spuren von Flugrost.

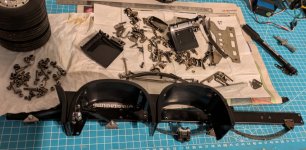

Daher wurde das Modell erstmal komplett zerlegt...



...und die betroffenen Teile behandelt.



Ich hab dabei mal einen Versuch über Nacht mit Essig gemacht und die Teile danach gebürstet und gereinigt.
Sowie nachträglich mit Öl behandelt.
Den Rost wurde ich dabei los, etwas nachgedunkelt haben die Teile auch und mit dem Ergebnis bin ich sehr zufrieden.



Im nächsten Zug habe ich die Rahmenteile um weitere Bohrungen versehen, für eine weitere Lenkachse, sowie für weitere Kotflügel.
Hierfür habe ich zuerst ein Profil angepasst und dann die Löcher auf die andere Seite übertragen, indem ich die beiden Hälften aufeinander geschraubt habe.

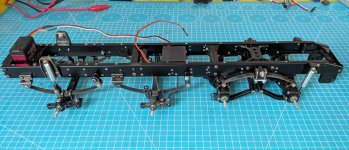

Und schon entstand daraus wieder ein ganzer Rahmen, samt Achsen.



Die Lenkung habe ich dabei auch gleich mal eingestellt.
Ich hab mich dafür entschieden, zwei Servos für die Lenkung zu verwenden, weil mir das besser gefällt und ich es so ganz einfach über die Programmierung der Fernbedienung justieren kann.
Hierbei habe ich mich für ein simples Verfahren entschieden.
Ich habe die maximal Position und Mittelposition für beide Achsen auf meiner (Servonaut HS16) Fernbedienung eingestellt.
Damit der zweite Servo weniger lenkt, kann ich nun in der Gebereinstellung Prozentual angeben, wie stark die Achse einlenkt.

Dazu habe ich vom hinteren Achsmittelpunkt, zu der vorderen Achse 29 cm gemessen.
Und ebenso von der hinteren Mitte zur 2. Achse sind es 15,5 cm.
Das macht im "Dreisatz" 15,5 / 29 = 53%

Also die 2. Achse auf 53% reduziert.
Und das ganze visuell mit ein paar Stangen nachgeprüft.
Passt und sollte genau genug sein.



So das war es fürs erste - Fortsetzung folgt!



[Mac Gayver]

Das mit den Stangen ist eine gute Idee. Spart Papier - oder Karton - im Vergleich zum Aufzeichnen.



[rolfuwe]

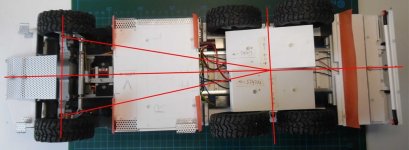

Spurhebel u. Spurstange sollten evtl. optimiert werden:



[Mac Gayver]

Ich sehe da kein Problem, dass die Spurhebel der beiden Achsen gleich sind. Durch den unterschiedlichen Abstand zur Hinterachse wären die im optimalen Fall leicht unterschiedlich.
Wir erinnern uns: Original fahren etliche Tamiya Trucks auch mit der Spurstange vor der Achse ...

Was ich da eher ändern würde, wären Vorderachsen mit Antrieb ;-)



[Magraina]

Hi Rolf-Uwe, Hi Milan,
Danke für den Vorschlag!
Ich sehe dass tatsächlich wie Milan. Dafür bräuchte ich ja spezifisch konstruierte Lenkachsen.
Der Aufwand ist es mir nicht Wert, wenn man bedenkt dass der Effekt quasi nicht spürbar ist.

Besten Dank auch an alle fürs Daumen drücken!



[Magraina]

Weiter geht's!

Ich hab mir nun erstmal ein paar Messing Vierkantrohre abgelängt.


Und zusammen gelötet zu einem Grundrahmen, worauf dann der Tank kommt.
Der Tank ist ca. 150mm lang (Von Lesu).
Darin soll später der Akku Platz finden.


Denn Rahmen habe ich dann nach und nach ausgebaut



Und so wird er dann hinterm Führerhaus Platz finden.
Darin werden dann nach und nach einige Anbauten drin Platz finden.



Mit dem Ergebnis bin ich soweit sehr zufrieden.
Dafür dass ich zum ersten Mal etwas größeres aus Messing löte, hat das zu meinem eigenen Erstaunen wirklich gut und unkompliziert geklappt.



[Magraina]

Besten Dank für die Daumen!

Weiter geht's!

Als nächstes hab ich den originalen Endschalldämpfer mit etwas PS komplettiert.
Die Klappe soll man auch später weiterhin öffnen kommen, um an Schalter fürs Einschalten und das Poti fürs Soundmodule zu kommen.





Das ganze hab ich dann mit zwei U-Profilen oben im Rahmen befestigt.



Zusätzlich hab ich über dem Tank noch weitere Vierkantrohre angebaut.



Und dazu hab ich noch ein Auspuffrohr gebastelt, aus ein paar Resten Alurohr.
Das werd ich später wahrscheinlich noch ein wenig polieren.



Fortsetzung folgt...



[Magraina]

Vielen Dank für Daumen!

Weiter geht's!

So ich hab mir nun aus Acryl ein paar Teile für den Turm gefertigt, um diesen etwas zu füllen.



Einmal ein Seitentank im Turm



Und ein Kühler mit einem Lochgitter und einem kleinen PC-Lüfter drin.
Ein kleines Detail, was mich irgendwie gereizt hat.




Und zu guter Letzt noch ein paar Verstauboxen (Sind aber nicht zu öffnen).




Fortsetzung folgt...



[Magraina]

Vielen Dank für die Daumen!

Weiter geht's!

Nebenher habe ich mal die ganzen Felgen mit Rohrreiniger vom Chrom befreit.
Dabei gab es eine Felge, wo ein Stück fehlte. Welches ich mit einem Stück PS ausgebessert habe.



Das hab ich dann etwas abgedreht und geschliffen und schon war's wieder heile.



Daraufhin wurden die Felgen weiß grundiert und im Anschluss gelb lackiert.
Sowie die Mutternschutzringe schwarz seidenmatt lackiert.



Das gefällt mir schon Mal richtig gut!
Das hat mich dann mit den Felgen so sehr gereizt, das ich sie direkt montiert hab.
Und kurzerhand ein Servonaut G22 und ein SM3 ins Fahrerhaus geworfen hab, um eine Probefahrt zu machen.



Und als ich so mit dem Sound experimentiert hatte, wollte ich direkt wissen was klanglich so geht.
Also hab ich mir für das Hochdach ein Halter konstruiert und aus Pappelsperrholz gelasert.



Und zusammengebaut mit einem Stück Filz zur Entkopplung (Das Filz hat ich zufällig noch herumliegen).




Das ganze kam dann von der Unterseite ins Führerhaus rein und wurde oben in dem Ausschnitt zum Hochdach befestigt.
Davon hab ich leider kein Bild gemacht, aber im Grunde ist es wie die Halter, welche man auch käuflich erwerben kann.

Klanglich sind das natürlich Welten, im Vergleich zu gar keiner Box. Das Hochdach scheint sich dafür gut zu eignen.

So und jetzt hab ich ein wenig Spaß, aufm heimischen Fliesenboden

Fortsetzung folgt...



[derfnam]

Hallo Marina,
Die Felgen schauen ja mal richtig geil aus! Das wird ein tolles Fahrzeug!



[Magraina]

Hallo Manfred,
Danke dir!
So ein bisschen Farbe kann ganz schön was ausmachen



[Magraina]

Vielen Dank für die Daumen!

Weiter geht's!


Die Seitenspoiler für den Turm, welche ich habe, sind eigentlich zur Montage direkt am Führerhaus.
Im Original sind diese allerdings am Turm befestigt.
Daher habe ich einmal die ersten Halter dafür angefertigt.
Ausgeschnitten aus Messingblech, gebogen und verlötet.


Un d so schaut es dann am Turm aus



An den Seitenspoiler habe ich ein Stück PS genommen, in welches ich eine M2 Senkkopfschraube eingelassen habe.
Das hab ich dann am Spoiler verklebt, sodass ich dann quasi Gewindestangen dran habe.
Dazu hab ich mir aus einem Aluwinkel kleine Stücke gemacht mit Langloch.
Damit kann ich den Seitenspoiler dann wunderbar einstellen.



Das ganze habe ich mit Magneten versehen, damit es leicht abnehmbar ist, für den Wechsel des Akkus (Welcher unten im Tank platziert wird).



Unten gab es nicht viel Platz, aber dort hat auch noch ein kleiner Halter Platz gefunden.



Fortsetzung folgt...



[Magraina]

Und auch hier gibt es neues!

Danke für die vielen Daumen!

Auf der anderen Seite sind nun auch Halter entstanden.
Diese sind dann geschraubt.
:

Und Unten auch noch einen:



Das Ergebnis kann sich gut sehen lassen.



[motorburner]

Sehr coole Farbkombi mit den Felgen.
Die roten Dreiecke am hinteren Kotflügel sind übrigens nur für Anhänger.



[Magraina]

Hallo Tobias,
das Blau harmoniert echt gut mit dem Gelb. Leider wird das Blau langfristig verschwinden.

Ja da hast du Recht - Die werden auch noch verschwinden.
Die hat der ursprüngliche Erbauer dieses Modells angebracht



[Magraina]

Danke für die vielen Daumen!

So und weiter geht's!
Es soll ja nicht bei diesem schönen blau bleiben.

Also hab ich das Führerhaus komplett zerlegt, soweit es geht.
Zum Glück sind viele Dinge geschraubt, dass macht es einfacher.
Dazu kamen noch alle Aufkleber ab.

Jetzt geht es an die Feinarbeit. Noch das ein oder andere Spachteln und verschleifen. Und dann wird lackiert.
Nachteil ist, dass es sich bei dem Modell um eines handelt welches von Tamiya lackiert kam. Bedeutet der Kunststoff ist in sich blau und nicht weiß wie bei normalen Bausätzen.
Eigentlich keine so gute Basis, aber mir egal.



Fortsetzung folgt...



[Magraina]

Vielen Dank für die Daumen!

Weiter geht's!

Ich habe erstmal alles weiß grundiert, was im Anschluss gelb werden soll. Gelb braucht eine gute Basis, weil es nicht gut deckt.
Und im nächsten Schritt ging es dann direkt an Gelb.
Verwendet hab ich dafür Tamiya Primer und TS Sprüh-Farben.



Das erste Ergebnis weckt schon Freude in mir

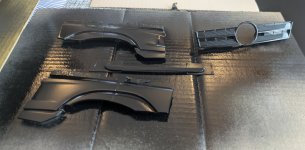

Dazu wurden noch Kühlergrill und die unteren Karosserieteile in Schwarz seidenmatt lackiert.
Sowie alle ursprünglichen Chrometeile, wurden ebenfalls schwarz. Diese hatte ich zuvor mit Rohrreininger entchromt.
Außerdem hab ich die Sonnenblende von der Innenseite Schwarz lackiert. Das gibt einen besonders schönen Effekt, wie ich finde.



Die Lampen, welche nun kein Chrome mehr hatten, habe ich in der Innenseite mit einem Chromestift neu verchromt.



Und das ist das erste Zwischenergebnis. Noch etwas Detailarbeit und dann kann es Schritt für Schritt wieder zusammen gebaut werden.





Fortsetzung folgt...



[drbau]

Servus Marina,
schöne Fabren hast du ausgesucht
Das Gelb scheint, dem von "Feldmann" (Schweiz), ähnlich zu sein.
