Guten Morgen zusammen,
ich hatte es ja bereits im Thread zu meinem SK 4x4 Kipper geschrieben, hier kommt nun der Bericht zu dem Kipperaufbau.

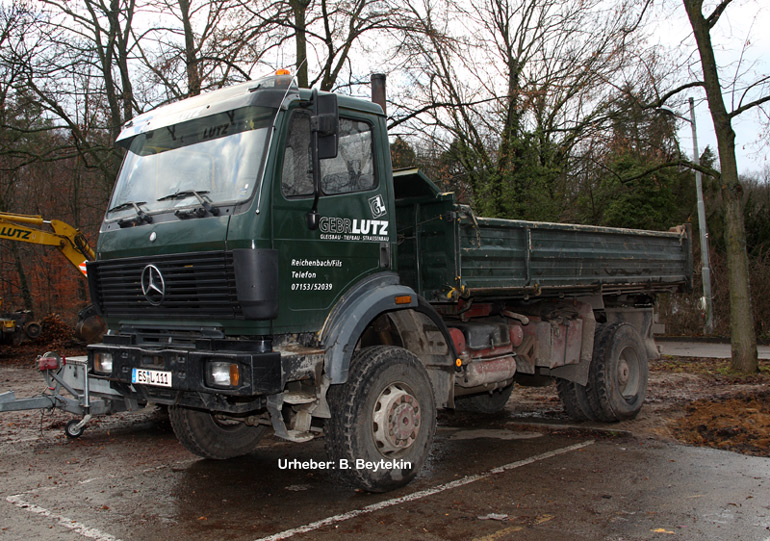

Als Vorbild habe ich mir einen Aufbau angelehnt an diesen hier ausgesucht: Vorbild im Baumaschinenforum
Falls das mit dem Link nicht OK ist, bitte löschen.
Los ging es gestern Morgen mit diesem Teil hier:
Die Stirnmwand zum Fahrerhaus hin. Die acht kleinen Löcher sollen dazu dienen, den Bausatz miteinander verstiften zu können.
Natürlich habe ich erstmal drauf los gezeichnet und nicht drüber nachgedacht, daß die Bordwände nicht so hoch sind. Drei Löcher an anderen Positionen wären besser gewesen. Das ist in der CAD-Datei schon angepasst.
Weiter ging es mit der Bordwand. Die wird aus zwei Teilen bestehen. Anders kann ich sie nicht drucken.
Auch hier sind kleine Löcher eingearbeitet um sie später besser ausrichten und verkleben zu können. Die aufgesetzten "Nasen" die nach unten herausstehen sollen die Scharniere nachbilden. Sie werden aber keine Funktion haben.
Zum Abschluss dieses ersten Berichts noch ein Bild mit den mit Klebeband zusammengeklebten und lose aufgelegten Teilen:
Passt denke ich ganz gut von den Proportionen her.
Die eine oder andere Sache gefällt mir noch nicht, aber im Grunde sieht man wohin die Reise geht. Es wird wohl auch kein zu 100% scaliger Aufbau werden.
Weihnachtliche Grüße,
Andreas
